Die kleinen Handfunkgeräte von Quansheng – vor allem das UV-K1 und das UV-K5 V3 mit USB-C-Buchse – liegen bei vielen Funkamateuren in der Schublade: günstig, robust, mit der freien Firmware F4HWN erstaunlich vielseitig. Zusammen mit RigVibe wird daraus noch einiges mehr: eine komplette kleine Digitalstation am Laptop – und das mit nur einem einzigen USB-C-Kabel. Keine Soundkarte, kein APRS-Kabel, kein Interface.
In diesem Artikel zeige ich dir Schritt für Schritt, wie du das einrichtest und was du danach alles damit machen kannst.
Wichtig: RigVibe ist noch eine Alpha-Version und wir sind auf eure Tests und Rückmeldungen angewiesen. Ein Gerät wie das Quansheng gibt es in vielen Varianten – genau deshalb brauchen wir eure Tests: Fehler und Wünsche bitte im Programm über Hilfe → Feedback / Problem melden, per Mail an [email protected] oder als GitHub-Issue.
🧰 Was du brauchst
- Ein Quansheng UV-K1 oder UV-K5 V3 (die Variante mit USB-C)
- Ein ganz normales USB-C-Datenkabel
- RigVibe für Windows, macOS oder Linux – kostenlos zum Download
- Natürlich eine Amateurfunk-Zulassung, wenn du senden möchtest
🔌 Funkgerät verbinden
Steck das Funkgerät per USB-C an den Rechner und öffne in RigVibe Datei → Verbinden → Neu. Als Hersteller wählst du Quansheng, als Gerät UV-K1 / UV-K5 V3 (USB-C). Beim USB-Port kannst du „automatisch“ stehen lassen – RigVibe findet das Funkgerät selbst. Dann auf Verbinden klicken, fertig.
💾 Die RigVibe-Firmware aufspielen
Damit RigVibe das Funkgerät wirklich steuern kann, braucht es eine kleine Erweiterung der Firmware. Die bringt RigVibe gleich mit: Es ist die bekannte F4HWN-Fusion-Firmware mit allen ihren Funktionen – plus dem RigVibe-Modus. Am Funkgerät selbst ändert sich im normalen Betrieb nichts.
- RigVibe bietet die Firmware beim ersten Verbinden von selbst an (oder Gerät → Quansheng-Firmware aufspielen …). RigVibe-Firmware (empfohlen) wählen.
- Funkgerät ausschalten, die PTT-Taste gedrückt halten und einschalten – das Display bleibt leer. Taste loslassen, USB-C-Kabel anstecken.
- RigVibe schreibt die Firmware in etwa 30 Sekunden, das Funkgerät startet neu und verbindet sich von allein.
Speicherkanäle und Einstellungen bleiben erhalten. Und das Beste: Spätere Updates spielt RigVibe direkt über das USB-Kabel ein – ganz ohne Tastendrücken. RigVibe sagt dir Bescheid, wenn es eine neue Version gibt.
📻 Das Funkgerät am Rechner bedienen
Sobald RigVibe verbunden ist, zeigt das Display des Funkgeräts „RIGVIBE“, die Frequenz und ob gerade empfangen oder gesendet wird. Ab jetzt bedienst du alles bequem am Bildschirm:
- Frequenz eintippen oder abstimmen
- Betriebsart FM, AM oder USB wählen
- Sendeleistung, Rauschsperre und S-Meter direkt in RigVibe
- Senden per PTT-Knopf in RigVibe – ganz ohne VOX und ohne PTT-Kabel
- Bandübersicht: das Band als Spektrum und Wasserfall
Wenn du das Kabel abziehst oder RigVibe beendest, wird das Funkgerät nach ein paar Sekunden wieder ein ganz normales Handfunkgerät.
✨ Digitalbetrieb ohne Soundkarte
Hier wird es richtig spannend: Ton und Daten laufen beim Quansheng direkt über das USB-C-Kabel. Du öffnest den Digitalbetrieb, wählst die Betriebsart und klickst auf Empfang – RigVibe nimmt den Ton automatisch vom Funkgerät. Zum Senden tippst du deinen Text ein und klickst auf TX Senden. Kein Pegel-Einstellen, kein Brummen, keine Kabel-Bastelei.
So funktionieren unter anderem: APRS und Packet-Radio, RTTY, PSK31/63/125, Olivia, Contestia, MFSK, DominoEX, THOR, Hellschreiber und CW.
📡 FT8, FT4 und JS8 mit dem Handfunkgerät

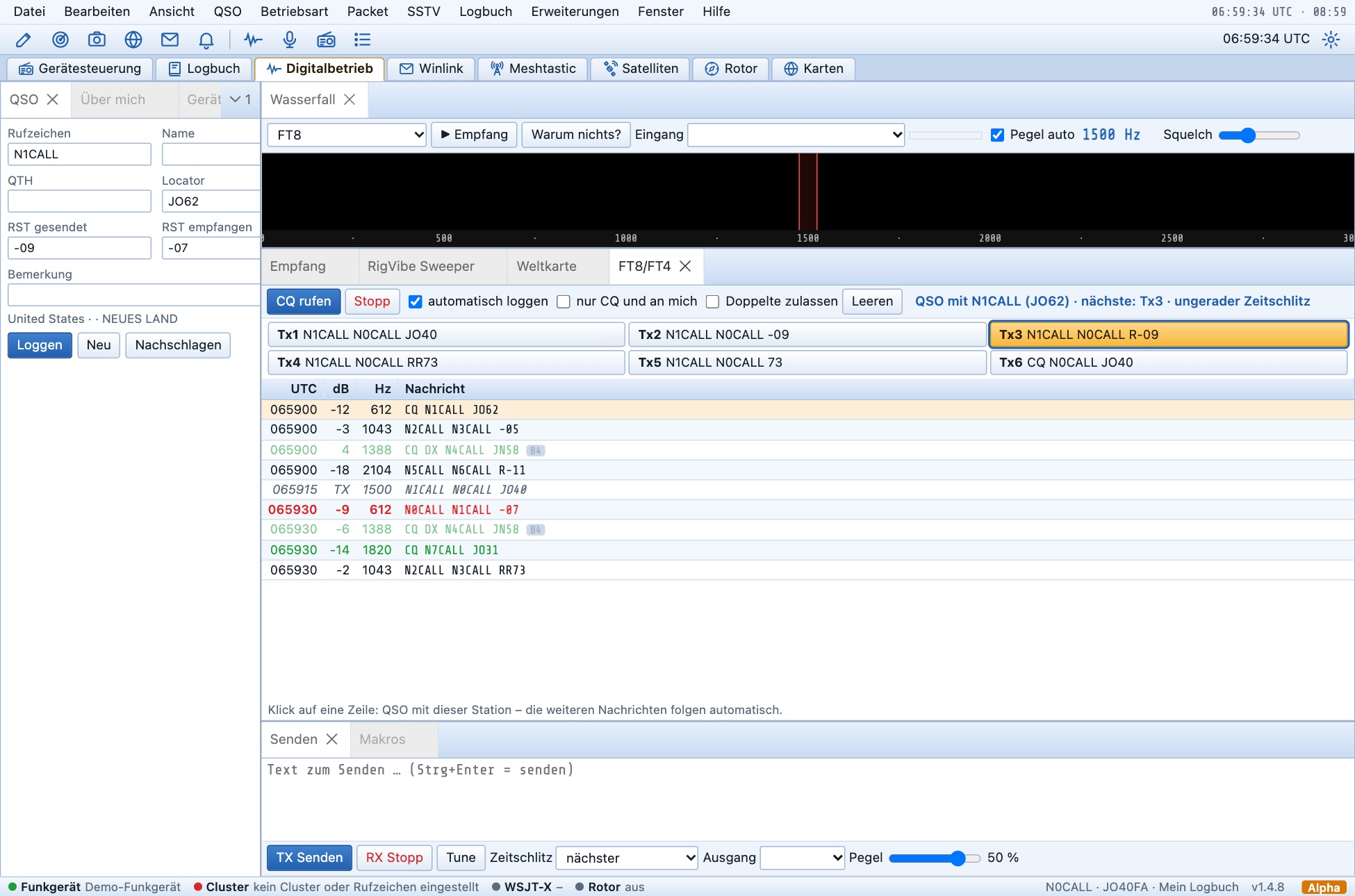

Ja, richtig gelesen: Das kleine Quansheng macht FT8 und FT4 – auf 2 m und 70 cm in USB, so wie man es von großen Stationen kennt. Stell das Funkgerät in RigVibe auf USB, wähle im Digitalbetrieb FT8 oder FT4 und klick auf Empfang. Alle 15 Sekunden (bei FT4 alle 7,5) erscheinen die gehörten Stationen im Fenster FT8/FT4.
Ein Klick auf eine Station genügt für ein ganzes QSO. RigVibe ruft sie im passenden Zeitschlitz an und schickt danach von allein Rapport, Bestätigung und 73 – je nachdem, was die Gegenstation zurücksendet. Mit CQ rufen geht es auch andersherum: RigVibe antwortet dem stärksten Anrufer und ruft nach dem QSO weiter CQ. Ist automatisch loggen an, landet das fertige QSO direkt im Logbuch. Die Knöpfe Tx1 bis Tx6 bleiben für Eingriffe von Hand, Stopp bricht sofort ab. Stationen, die du auf diesem Band in dieser Betriebsart schon im Log hast, zeigt RigVibe blass mit B4 an. Beim CQ-Ruf übergeht es sie, und klickst du so eine Station an, fragt es vorher nach – so rufst du niemanden doppelt an. Für Contests schaltest du das mit Doppelte zulassen ab.
Auch JS8 – die Betriebsart von JS8Call für Chat und Nachrichten – ist dabei. Mit dem Quansheng nimmst du JS8 Fast oder JS8 Turbo. Du kannst CQ rufen, andere Stationen direkt ansprechen (z. B. N1CALL SNR?) oder einfach Text schreiben. Mit einer Soundkarte und anderen Funkgeräten gehen zusätzlich JS8 Normal und Slow.
🎵 Echtes CW
Mit der RigVibe-Firmware sendet das Quansheng echte Telegrafie – also wirklich den Träger an und aus, nicht nur einen Ton in FM. Wähl im Digitalbetrieb CW, tipp deinen Text ein, und RigVibe gibt ihn im eingestellten Tempo. Wer in USB auf derselben Frequenz zuhört, hört ganz normales CW.
🖼️ Bilder senden: SSTV und KG-STV
Bilder klappen ebenfalls über das USB-Kabel: SSTV in allen gängigen Modi (Robot, Martin, Scottie, PD) und KG-STV – die digitalen Bilder, die zum Beispiel von der ISS bekannt sind. Bild auswählen, Modus wählen, senden – empfangene Bilder baut RigVibe live auf.
📨 Daten von Funkgerät zu Funkgerät
Mit der RigVibe-Firmware ab Stand 10 kann das Handfunkgerät auch Daten ohne Ton übertragen: Der Funkchip sendet und empfängt FSK mit 1200 Bd selbst. Zwei Quansheng mit RigVibe tauschen so im Notfunk Meldungen und Dateien aus – gepackt, mit Fehlerkorrektur und ohne offenes RigVibe-Fenster. Alles dazu im Artikel RigVibe Notfunk.
Auch Funkrufe an Pager (POCSAG 1200 Bd) sendet das Gerät so direkt – im Test kamen 19 von 20 Rufen ohne einen Bitfehler an. Die neue Firmware spielst du wie gewohnt über Funkgerät → Firmware aufspielen ein.
🔊 Digitalfunk mithören: DMR, D-STAR, YSF, M17
Im Digitalbetrieb gibt es die Betriebsart Digitalfunk. RigVibe erkennt selbst, ob DMR, D-STAR, C4FM/YSF oder M17 gesendet wird, und zeigt Rufzeichen, Sprechgruppe und Relais an. M17 ist dabei auch zu hören (Codec2) und lässt sich auch senden. Mit der RigVibe-Firmware ab Stand 12 geht das direkt über das USB-C-Kabel – für D-STAR, DMR, YSF und M17, ganz ohne Soundkarte. Die Firmware schaltet dafür einen Breitband-Weg frei: Das Signal kommt ungefiltert aus dem Funkchip, so wie es ein Digitalfunk-Dekoder braucht.
🚢 Packet 9600, Schiffe und Wettersonden

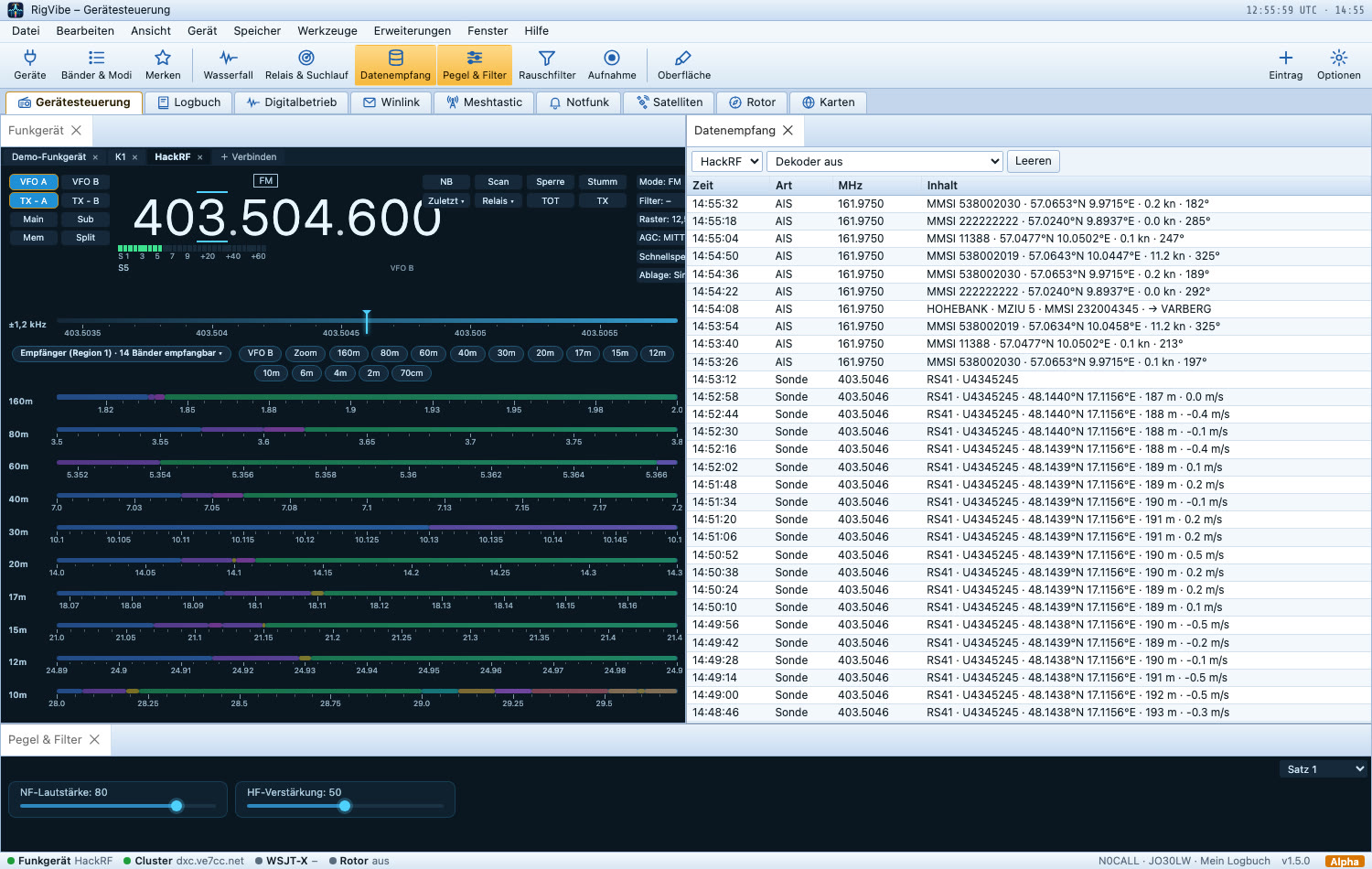

Über denselben Breitband-Weg empfängt das Quansheng Packet mit 9600 Baud. Im Fenster Datenempfang wählst du außerdem AIS oder Wettersonden RS41: RigVibe stellt Frequenz und Betriebsart selbst ein, entzerrt das Signal des Funkchips und zeigt Schiffe und Sonden in der Liste und auf der Weltkarte. Beim Ausschalten kehrt das Gerät zur vorherigen Einstellung zurück. Für guten Empfang braucht es freie Sicht – Schiffe hörst du in Küsten- und Flussnähe, Wettersonden steigen zweimal täglich auf und sind im Umkreis von einigen hundert Kilometern zu hören.
📶 Relais im Umkreis, Bandscan und Suchlauf

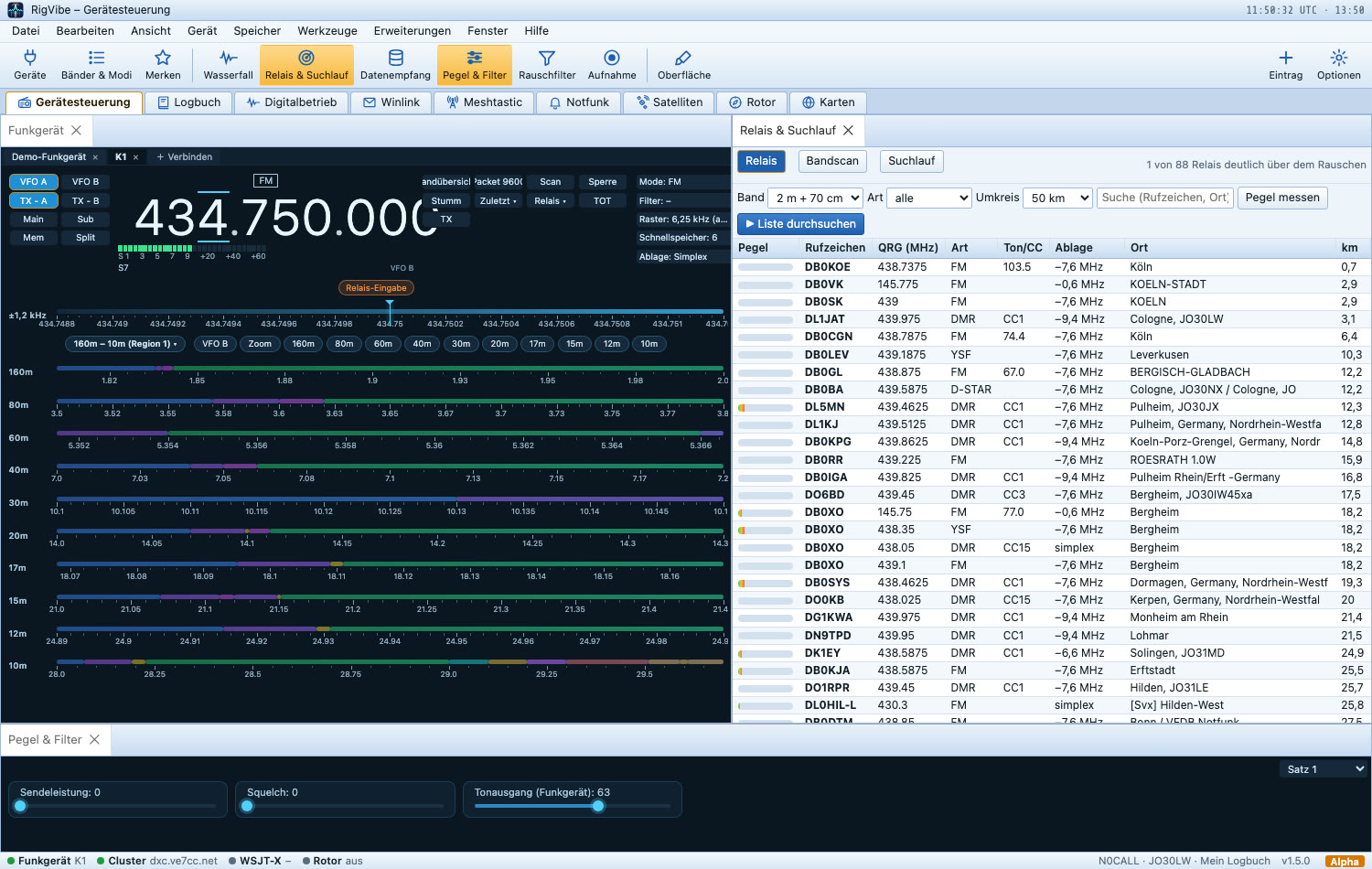

Gerade mit einem Handfunkgerät ohne Wasserfall willst du schnell wissen, wo etwas los ist. Das Fenster Relais & Suchlauf zeigt alle Relais im Umkreis mit Betriebsart, Ablage und Ton – ein Klick stimmt ab, bei Digitalfunk liest RigVibe gleich mit. Der Bandscan misst mit dem Quansheng das ganze 70-cm-Relaisband in etwa zwei Sekunden und listet, was gerade sendet. Und der Suchlauf geht die Relaisliste oder deine eigenen Frequenzen durch und bleibt dort stehen, wo gerade gefunkt wird – wie bei einem Scanner.
🔧 Ohne RigVibe-Firmware
Du möchtest die normale F4HWN-Firmware behalten? Auch dann kann RigVibe einiges: Es liest die Frequenz vom Display, zeigt das Display live am Bildschirm und bedient die Tasten per Maus (Ansicht → Funkgerät-Display). Für Digitalbetrieb brauchst du dann aber wie gewohnt eine Soundkarte mit APRS-Kabel oder ein Interface und VOX.
💡 Ein paar Tipps
- Gerade am Anfang: mit kleiner Leistung testen – für den Nahbereich reicht das völlig.
- Nach dem Verbinden braucht RigVibe etwa 15 Sekunden Empfang, um sich auf die Uhr des Funkgeräts einzustellen – dann laufen SSTV-Bilder schnurgerade.
- Für FT8/FT4/JS8 muss die Rechneruhr auf etwa eine Sekunde genau gehen.
- Alle Einzelheiten stehen in der Anleitung.
Viel Spaß beim Ausprobieren! Über Rückmeldungen, Fragen und Ideen freue ich mich – gern über die Rückmeldungen auf GitHub oder direkt aus RigVibe heraus.
73 de DM5MN
